verwendete Motoren:
Mullikas Type 1:
- JLO E400A, 9,5 PS, 399ccm, Kühlung Luft, 2-Takt Benzin
Mullikas Type 2:
- JLO DL660, 12 PS, 660 ccm, Kühlung Luft, 2-Takt Diesel

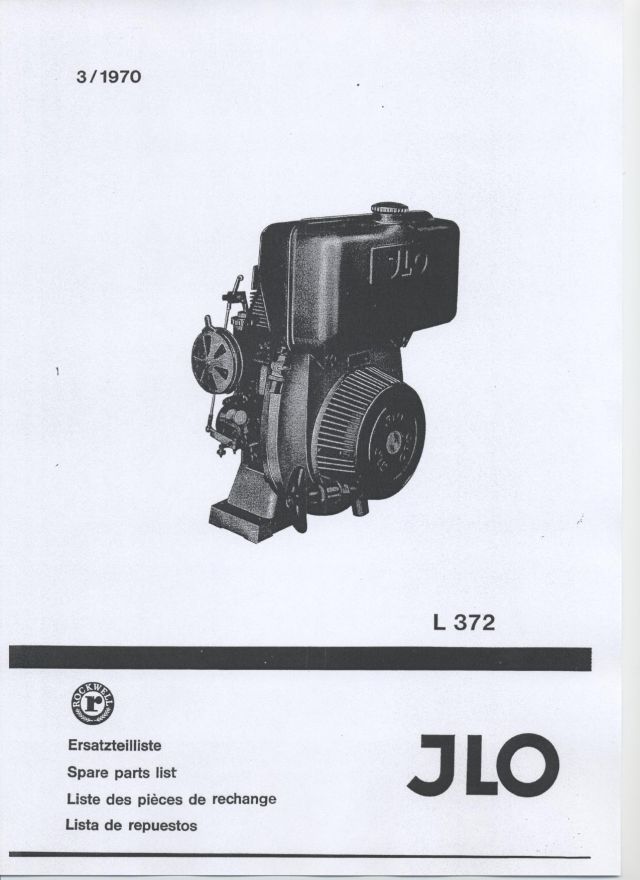

- JLO L372L, 13 PS, 372ccm Hubraum, Kühlung Luft, 2-Takt Benzin
- F&S Stamo D500, 10 PS, 500 ccm, Kühlung Wasser, 2-Takt Diesel
- F&S Stamo 360, 9 PS, 360 ccm, Kühlung Luft, 2-Takt Benzin
- Deutz F1L612, 11 PS, 763 ccm, Kühlung Luft, 4-Takt Diesel
- Hatz Diesel, 12 PS, 668 ccm, Kühlung Luft, 4-Takt Diesel
| JLO E400A |
|
Technische Daten:
|
|
 |
| Hubraum |
399 ccm |
| Hub/Bohrung |
80 / 80 mm |
| Leistung |
9,5 PS |
| Zünder |
Schwungradzünder Bosch
MZ/US/1/138/2 |
| Zündkerze |
Beru K 175 B1/18u
Bosch M 175 T1 |
| Vergaser |
Einschiebervergaser Bing AJ1/26 |
| Kraftstofftank |
großer Behälter 15 Liter
kleiner Behälter 3,5 Liter |
| Mischungsverhältnis |
1 : 25 (Öl : Benzin) |
| Gewicht |
43 Kg |
|
|
Betriebsvorschrift JLO E400A (ca. 15 MB!)
|
|
Seitenanfang |
|
|
| JLO DL660 |
Technische Daten:
|
 |
| Hubraum |
660 ccm |
| Hub/Bohrung |
104 / 90 mm |
| Leistung |
12 PS |
| Einspritzpumpe |
Bosch PFR 1 A65/86/2 |
| Düsenhalter |
Bosch KBA 52 S 5/4 |
| Einspritzdüse |
Bosch DN 4 SD 128 |
| Einspritzdruck |
115 - 125 Bar |
| Glühkerze |
Bosch KE/GSA 12/2
Beru 188 M |
| Ölpumpe |
Bosch Sp/G 02/30 A 18 |
| Ölmenge / Reglergehäuse |
450 ccm |
| Gewicht |
85 Kg |
|
|
Betriebsvorschrift JLO DL660
Ersatzteilliste JLO DL660
Montagehinweise JLO DL660
|
|
Seitenanfang |

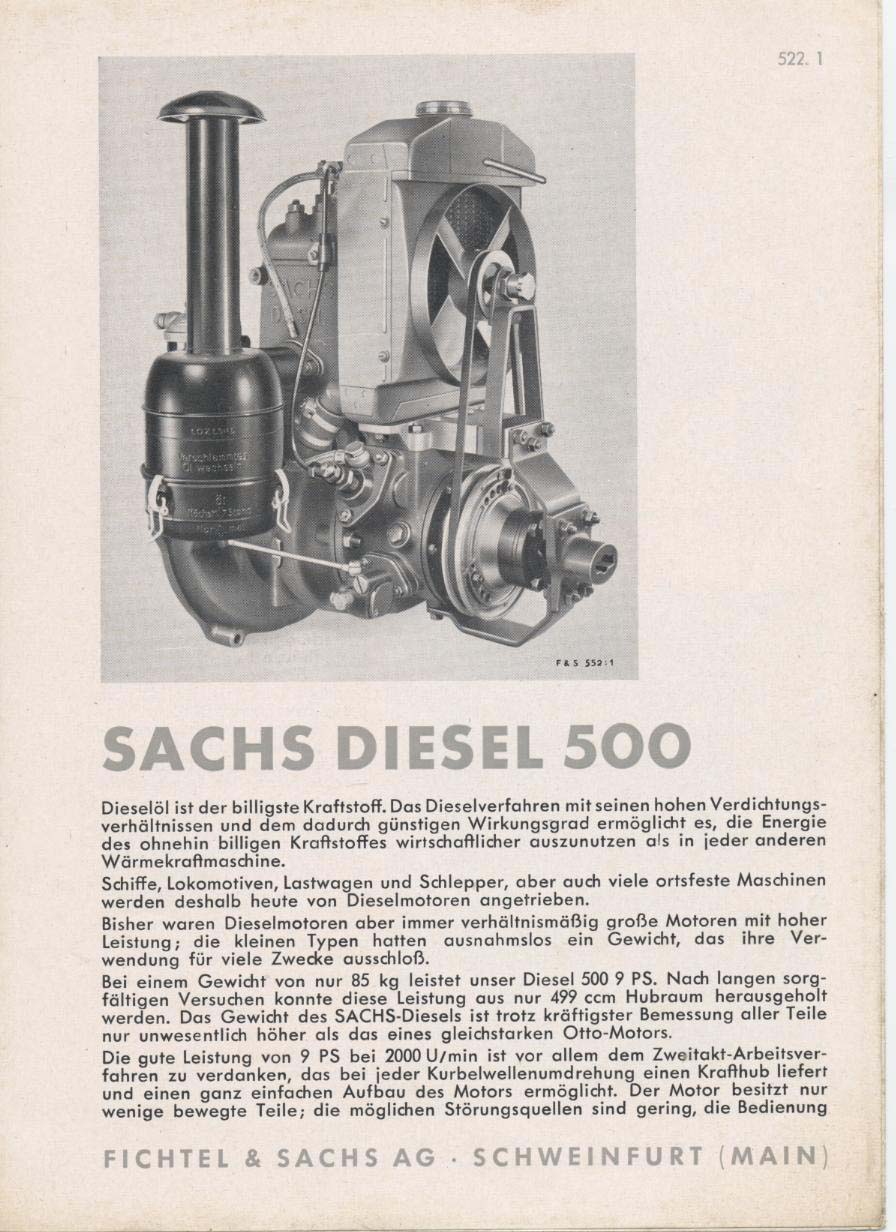

| Sachs 500D |
Technische Daten:
|
 |
| Arbeitsverfahren |
Zweitakt-Diesel mit Wirbelkammer |
| Hub |
100 mm |
| Bohrung |
80 mm |
| Zylinderinhalt |
499 ccm |
| Dauerleistung |
8 PS bei 2000 U/min |
| Kurzleistung |
10 PS |
| Verdichtungsverhältnis |
18 : 1 bezogen auf gesamten Hub |
| Kühlung |
Wasserkühlung mit Röhrenkühler, 4 ltr. |
| Schmierung |
Frischoelschmierung |
| Schmieroelpumpe |
Bosch SP/G 02/7 |
| Einspritzanlage |
Bosch-Pumpe PFR 1 A 50/158/11 |
|
Düsenhalter Bosch KBA 38 S 1/13 |
|
Bosch-Zapfen-Drosseldüse DN 12 SD 12 |
| Einspritzdruck |
ca. 120 at |
| Kraftstoffverbrauch |
je nach Belastung 0,6 - 2,0 l/h |
|
|
Handbuch Sachs D500W
Ersatzteilliste Sachs D500W
Reparaturanleitung Sachs D500W
|
|
Seitenanfang |

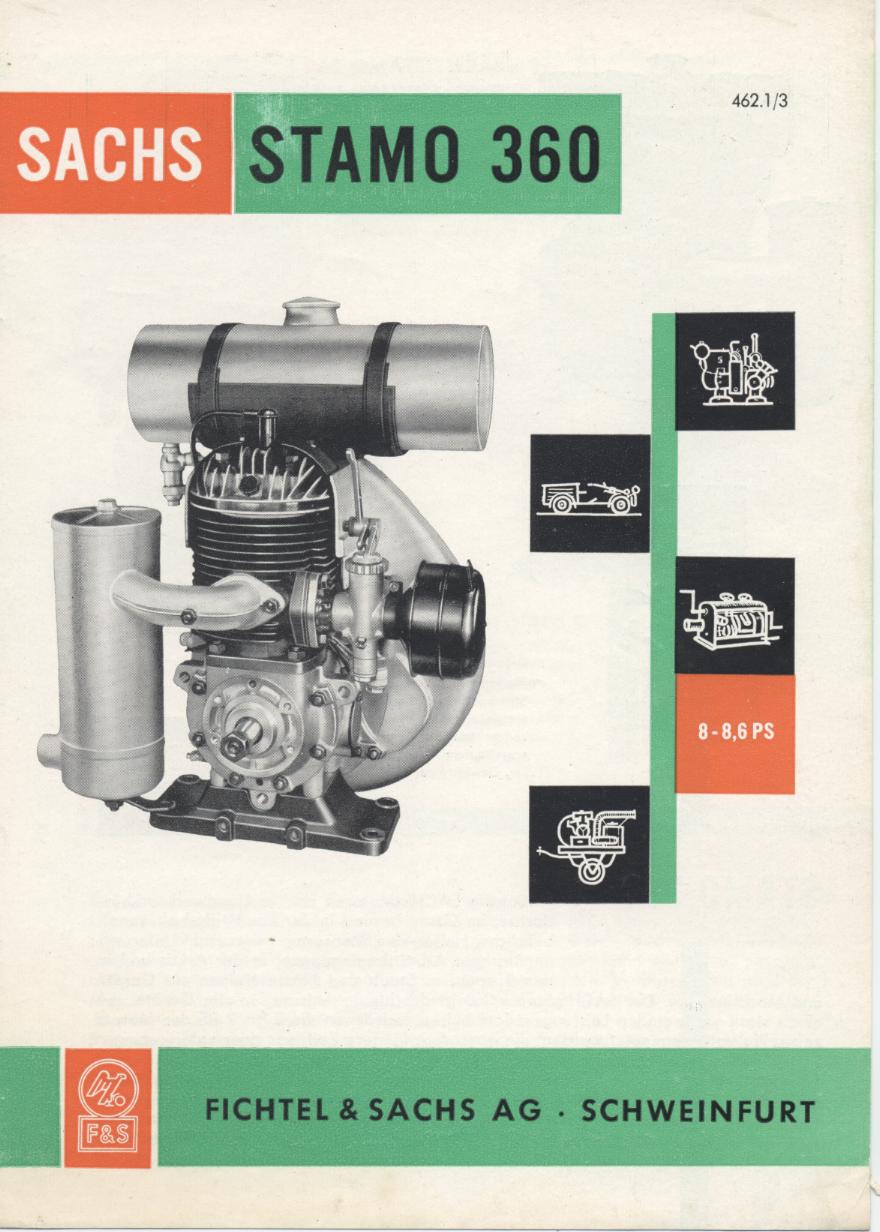

| Sachs Stamo 360 |
Technische Daten:
|
 |
| Arbeitsweise |
F&S Gegenstromspülung |
| Bohrung |
78 mm |
| Hub |
75 mm |
| Hubraum |
356 ccm |
| Verdichtung |
6 : 1 bezogen auf gesamten Hub |
| Kühlung |
Turbogebläse-Luftkühlung |
| Kurzleistung |
9 PS bei 3000 U/min |
| Dauerleistung |
8 PS bei 3000 U/min |
| Zündanlage |
Bosch Schwungradmagnetzünder |
| Zündkerze |
M 225 P 11 S für Vollast |
| Vergaser |
Bing-Kolbenschiebervergaser |
| Schmierung Motor |
Mischungsschmierung 1 : 25 |
| Schmierung Getriebe |
SACHS-Getriebefett ca. 80 ccm |
| Schmierung Regler |
15 ccm Motorenoel SAE 40-50 |
| Kraftstoffverbrauch |
je nach Belastung 2,5 - 4,5 ltr. |
| Inhalt Kraftstoffbehälter |
6 ltr. |
|
|
Sachs Stamo Info
Sachs Stamo 360 Handbuch
Sachs Stamo 360 Reparaturanweisung
Sachs Stamo 360 Ersatzteilliste
|
|
Seitenanfang |
.
